一種專網通信設備下的UWB&藍牙融合定位方案研究-真源科技

 摘要：隨著物聯網設備的發展，傳統的GPS定位及藍牙定位等技術已不能滿足實際生產生活中的高精度要求。而傳統的UWB定位技術雖然提供了較高的精度，但組網成本明顯超過其他方案。為了提高定位精度，同時降低定位方案成本，本文提出了一種UWB&藍牙融合定位的方案，通過硬件及系統的融合，終端設備同時保留了UWB和藍牙兩種技術手段；通過LORA技術將定位底層數據傳入定位平臺并完成設備的組網；通過卡爾曼濾波算法及改進傳統的CHAN算法，減少了噪聲因素的干擾，在提升定位精度及穩定性同時，大大降低了硬件及施工成本。

關鍵詞：UWB；融合定位；設備組網；CHAN算法；定位平臺；

引言

當前?；た偖a(chǎn)值占世界總量的40%，預計2030年將達到50%?；どa(chǎn)過程復雜多樣，涉及的物料易燃易爆，有毒有害，生產條件多高溫高壓，低溫負壓，現場危險化學品儲存量大，危險遠集中。與此同時，化工（危險化學品）企業（以下簡稱危險化學品企業）重特大事故多發，傳統安全風險管控手段“看不住、管不住、管不好”等問題突出。隨著新一代信息技術的興起，依靠物聯網、大數據、云計算、人工智能（AI ）、5G等新興技術，建設危險化學品企業安全風險智能化管控平臺，加強在感知、監測、預警、處置、評估等環節賦能危險化學品企業破解企業，破解安全生產的痛點、難點、堵點問題，是實現危險化學品企業轉型升級的必由之路。
為認真貫徹習近平總書記關于危險化學品和工業互聯網發展應用的重要指示精神和黨中央、國務院有關決策部署，落實《“工業互聯網+安全生產”行動計劃（2021-2023年）》和《“工業互聯網+安全生產”試點建設方案》工作安排，有效指導全國危險化學品企業安全風險管控數字化轉型智能化升級，中華人民共和國應急管理部于2022年1月發布了《危險化學品企業安全風險智能化管控平臺建設指南（試行）》文稿，要求各地應急管理局遵照執行。其中，明確要求“工業互聯網+安全生產”建設項目需要建設智能能源定位管理系統，并要求使用新型無線電技術為基礎的新型定位方案。本次研究及根據不同場景使用一種或者多種融合定為技術來實現定位。

一、系統設計及定位算法

1、系統設計

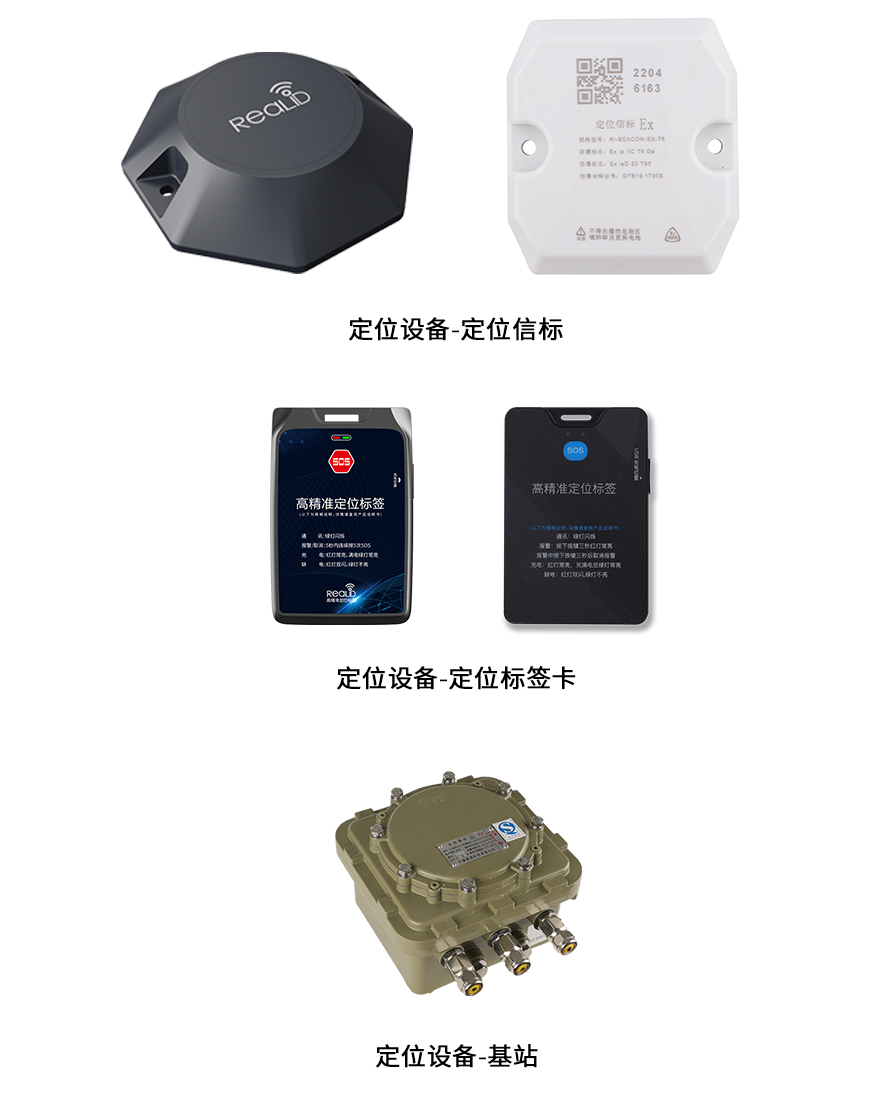

融合定位的整體系統由提供定位底層數據的定位信標、接收及上傳定位信息的融合定位標簽、數據中轉的定位基站、處理標簽定位信息及計算定位坐標的定位平臺四個部分組成，框圖如圖1所示：

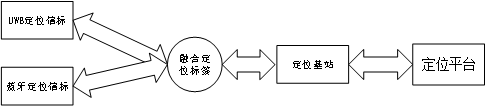

圖1：融合定位系統框圖

其中，負責UWB定位的是DecaWave公司的DW1000芯片，主要功能就是記錄收發信息的時間戳及通信處理；定位基站不僅可以向定位平臺通過4G或者網絡發送標簽的定位信息，同時也可以向標簽通過LORA發送一些平臺的配置及報警信息。
標簽工作時，會開啟掃描藍牙及UWB信號的時間窗口，當同時收到藍牙和UWB的信標數據時，標簽會根據當前的底層數據信息自動選擇藍牙定位或者UWB定位，定位方式的靈活切換帶來的是應用場景的靈活配置，能有效滿足不同用戶及場景需求。

2、定位算法

無線定位系統的定位方法主要分為基于信號接收強度法(RSSI)、基于信號到達角度法(AOA)、基于接收信號時間法(TOA)、基于信號到達時間差法(TDOA)等。本文主要使用TOA法。TOA法的常見的有三點定位法和Chan算法，三點定位法對與底層的定位數據要求較高，而Chan氏算法不僅可以應用于基于TOA的定位方法，還可以應用與基于TDOA的定位方法中，所以應用較廣且對環境的適應性更強。
Chan算法是一種利用MAX似然估計法進行坐標位置預測的方法，當無線定位設備的底層定位測量數據誤差服從高斯分布時，該算法定位精度高且計算量較小，以三基站為例對Chan算法進行分析。
設存在三個基站S?(X?,Y?),S?(X?,Y?),S?(X?,Y?),待定位目標位置坐標為(x,y)，根據空間幾何學可以得到：


其中，待測目標到三個基站間的距離為：



由公式1-1可以得到如下結果：



上式經變換可以得到等式：


令通過簡化上式可以得到：



將上式整理成矩陣的形式：


其中，矩陣，，，，

，，c表示電磁波速，表示目標節點到達各個基站的時刻，那么目標的坐標可以表示為：



二、卡爾曼濾波算法

當對待測目標節點進行跟蹤和定位時，由先驗知識可知定位的軌跡是平滑的，待測目標節點當前時刻的狀態和上一時刻的狀態有關聯。通過這些先驗知識我們就能夠得到更加準確的待測目標節點的位置信息。而卡爾曼濾波正是高斯過程優濾波的一種非常有效的方法，具有較好的跟蹤性能。當所建立的對象運動模型和實際對象的運動模型足夠匹配且系統狀態和參數不發生突然改變時，它能夠通過當前觀測量和先前觀測信息，按照線性小方差理論，得到待測目標節點位置的優估值，性能表現較好。
卡爾曼濾波器分為預估和校正兩個過程。預估期間對當前狀態進行預測，并對當前優狀態變量以及誤差協方差進行預估得到下一時刻狀態，構造先驗預估值;在校正階段，主要是根據測量更新方程的先驗狀態估計值和當前時刻的測量信息對當前狀態進行后驗估計，下面分別為離散卡爾曼濾波時間更新方程和狀態更新方程。
時間更新方程如下:


其中，A表示狀態變換矩陣，B為輸入控制矩陣，為先驗估計的狀態矩陣，為上一時刻狀態的估計誤差協方差矩陣，Q表示n*n過程噪聲協方差矩陣，為n*n先驗估計誤差協方差矩陣。
方程1-8主要是根據上一時刻狀態和外部作用估計出當前時刻的狀態，方程1-9是利用上一次計算得到的估計誤差協方差和過程噪聲協方差預測當前的估計誤差協方差矩陣。
狀態更新方程如下：


其中，H為m*n觀測模型矩陣，它能夠?qū)⒄鎸?shí)的狀態空間映射成觀測的空間，R為m*m過程噪聲協方差矩陣，是卡爾曼增益，其大小反映了在優化狀態值估計過程中“更相信”觀測值還是估計值，它可以使后驗估計的誤差協方差達到小。


三、定位效果與分析

本文為驗證定位系統的精度及穩定性，隨機選取了一個室內辦公環境及室外場景，分別對UWB及藍牙的定位進行實驗。下面分別介紹及分析兩種定位效果。

1、UWB室內高精度定位
 在一個長40米，寬16米的辦公室內，隨機選取了四個位置作為UWB信標的放置點。該環境下的人員流動及空間布局在測試時與正常工作環境一致。辦公室的平面示意圖如下所示：

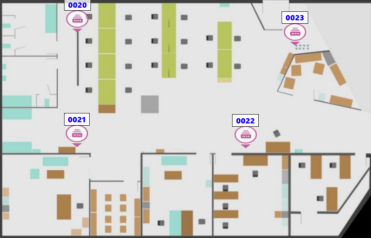

圖二：UWB測試環境平面示意圖

在該環境下，隨機選取了10個位置作為融合定位標簽的測試位置，每個點取100次測試結果，其測試結果如表1所示：

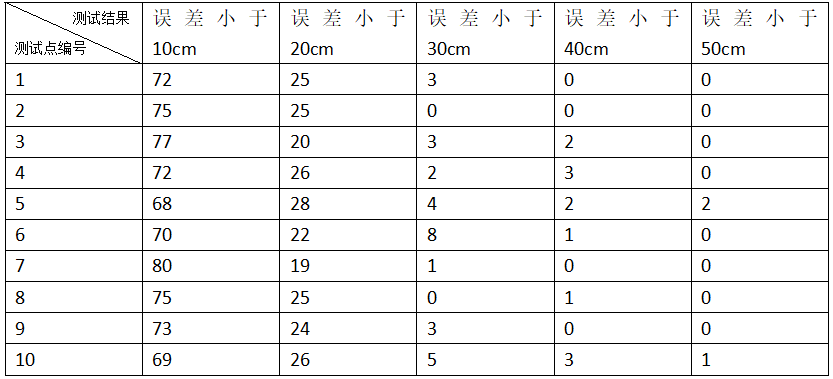

表1：UWB測試點定位結果誤差表

通過上表可以看出，在所有測試點中，誤差小于10cm的占比基本穩定在70%左右，甚至可以達到80%；而誤差小于30cmd的占比達到了95%以上。

綜上，通過先進的硬件設計及定位平臺系統，經過復雜的室內辦公環境測試后可以得知：融合定位標簽可以通過UWB獲得定位誤差在10~30cm以內的高精度定位效果，并且定位結果的穩定性較強，即使有某個異常點，也可以通過卡爾曼濾波算法來對結果進行校正。

2、藍牙定位
藍牙定位采用的是RSSI定位原理，為驗證藍牙定位效果，選取了某化工廠作為測試環境，如下圖所示：

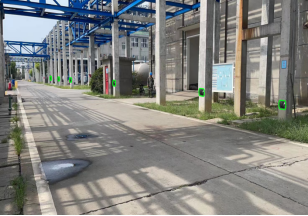

圖三：藍牙信標測試安裝環境示意圖

圖中綠框所示即為藍牙信標的測試安裝點，間隔在10~12米左右。
在該環境下，隨機選取了10個位置作為融合定位標簽的測試位置，每個點取100次測試結果，其測試結果如表2所示：

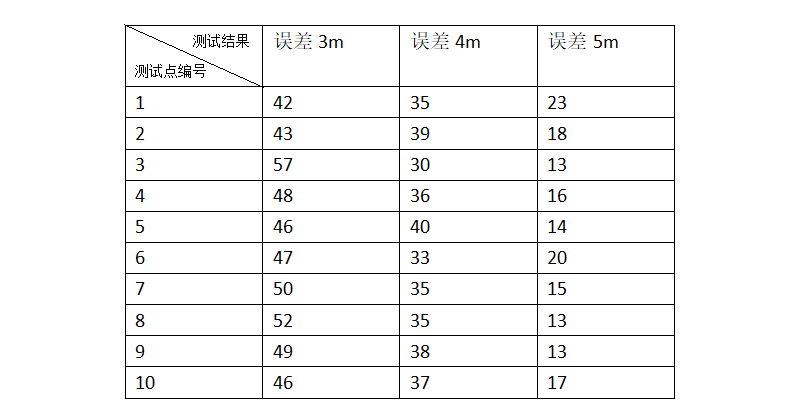

                                                         表2：藍牙測試點定位結果誤差表

通過表二可以看出，藍牙的定位精度雖然沒有達到UWB的厘米級精度，但通過調整藍牙信標的布置方案，可以做到即使在化工廠這種復雜的使用環境中，也基本可以保證3~5m的定位精度，足以滿足絕大部分環境下的使用要求。

四、現實案例

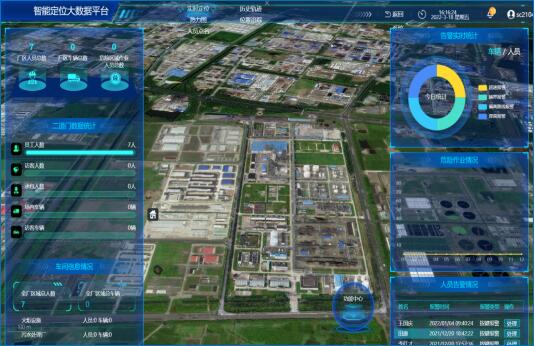

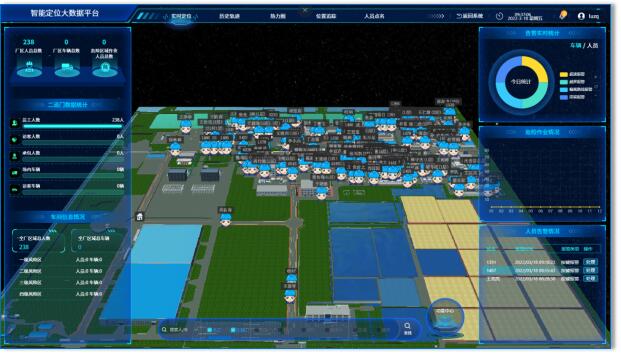

3D建模圖案例

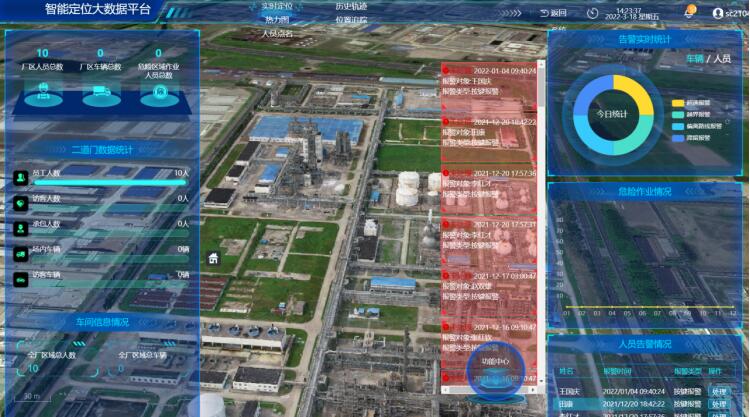

傾斜攝影案例

視頻聯動定位案例


五、結束語

本文介紹了一種專網通信設備下的UWB&藍牙融合定位方案，通過硬件及系統的融合、組網以及算法優化，減少了噪聲因素的干擾，并通過隨機選取的測試環境，驗證了該方案在日常辦公及化工廠等復雜應用場景下的定位效果。
結果表明，該方案定位精度高，穩定性好，降低了硬件及施工成本，適用于絕大部分生產生活場景。

注：本文轉載至《專用移動通信》2022.10期
